L’instrument SARA plonge en mer Méditerranée

Communiqué diffusé le 16 juillet 2014 par le CNRS Alpes

Une mission originale vient de s’achever en mer Méditerranée : des glaciologues du LGGE, avec des physiciens des lasers du LIPhy (équipe LAME), ont embarqué à bord d’un navire scientifique pour déployer pour la première fois en mer un spectromètre laser basé sur la technologie à amplification résonnante d’absorption brevetée à Grenoble. L’instrument utilisé - unique en son genre - a été conçu en vue d’un projet de forage à venir dans la calotte de glace antarctique. Cette campagne en Méditerranée a permis de le tester dans un premier temps pour une toute autre application et dans un milieu bien différent : l’analyse à haute résolution spatiotemporelle des gaz dissous dans l’océan. Le succès de cette mission ouvre des perspectives prometteuses pour élargir encore le spectre des applications de cette technologie particulièrement sensible.

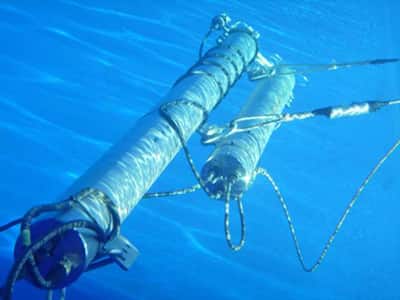

© Thibault Desbois (LIPhy, OSUG, CNRS/UJF)

Depuis 2012 et dans le cadre des projets ERC ICE&LASERS [1] et ANR SUBGLACIOR [1], un partenariat original s’est mis en place entre des chercheurs glaciologues, étudiant les climats et l’atmosphère du passé grâce aux carottes de glace, et des spécialistes de la physique des lasers pour la détection de gaz-traces. Ces projets visent en particulier à construire une sonde révolutionnaire – dénommée Subglacior – visant à analyser en continu la composition isotopique de l’eau (signal relié aux variations du climat) et la concentration en gaz à effet de serre au sein de la glace de l’immense glacier antarctique. Cette sonde doit percer la glace sur près de 3000 mètres d’épaisseur et embarquer un spectromètre laser permettant ces analyses géochimiques en temps réel au sein même du glacier. L’objectif scientifique justifiant ce projet audacieux consiste à étudier la transition climatique majeure du mi-Pléistocène ayant pris place il y a environ un million d’années, voyant la rythmicité des variations climatiques terrestres changer dramatiquement et pour une raison encore inconnue (actualité du 01-11-2011).

La technologie qui sera utilisée pour l’instrument de la sonde Subglacior a été brevetée dans les années 2000 à l’université Joseph Fourier de Grenoble. Dénommée "spectrométrie à amplification résonnante d’absorption" ou SARA, elle repose sur une rétroaction optique entre un laser infrarouge et une cavité de faible volume dans laquelle circule le gaz échantillon. Par rapport à d’autres techniques de détection optique de traces gazeuses, elle offre une sensibilité particulièrement élevée et une excellente statistique de mesure. Alors que des instruments SARA ont déjà été construits pour des utilisations en laboratoire ou sur le terrain, le défi ici consiste à considérablement réduire les dimensions de l’appareil afin qu’il puisse intégrer une sonde de faible diamètre. Au terme de plus de deux années de R&D, l’instrument testé ici pour la première fois possède un diamètre réduit à seulement 7 cm et une longueur de 120 cm.

Afin de tester son comportement et ses performances avant son utilisation dans la glace antarctique, les chercheurs du LGGE (CNRS/UJF) et du LIPhy (CNRS/UJF) ont eu l’idée de le déployer dans un premier temps dans l’océan, en mesurant les gaz dissous en son sein. Il a fallu pour cela concevoir une interface spécifique, comprenant une séparation membranaire entre l’eau de mer et le gaz dissous ainsi qu’une circulation forcée d’un gaz vecteur embarqué pour renouveler très rapidement le contenu de la cavité optique et obtenir un faible temps de réponse de l’instrument. Des chercheurs et ingénieurs du Laboratoire des sciences du climat et de l’environnement (LSCE/IPSL, CEA / CNRS / UVSQ) et de la division technique du CNRS-INSU ont également contribué à l’intégration de l’instrument et à son contrôle thermique.

Du 8 au 14 juillet 2014, cet instrument unique a pris son premier bain en mer Méditerranée grâce au navire scientifique Téthys II de la division technique du CNRS-INSU. Les conditions météorologiques défavorables (forte houle) ont obligé à limiter la profondeur de déploiement à environ 600 mètres sous la surface de la mer. Les premiers résultats s’avèrent toutefois très prometteurs : pour la première fois, un profil très détaillé de la concentration en méthane dissous dans l’eau a été obtenu, montrant des variations le long de la colonne d’eau à l’échelle de seulement quelques dizaines de mètres, qui semblent corrélées à des variations de la teneur en oxygène mesurée grâce à un autre instrument embarqué.

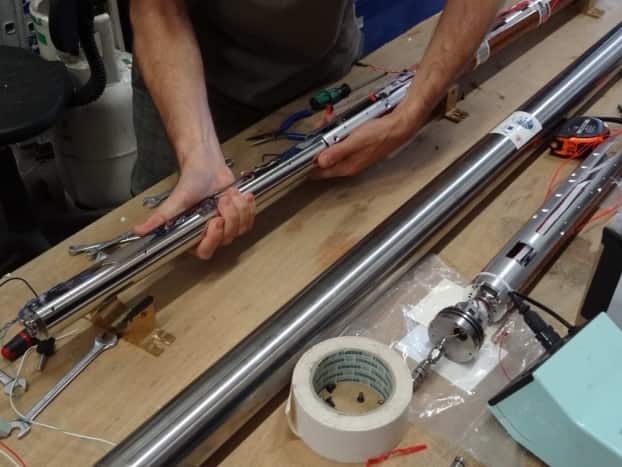

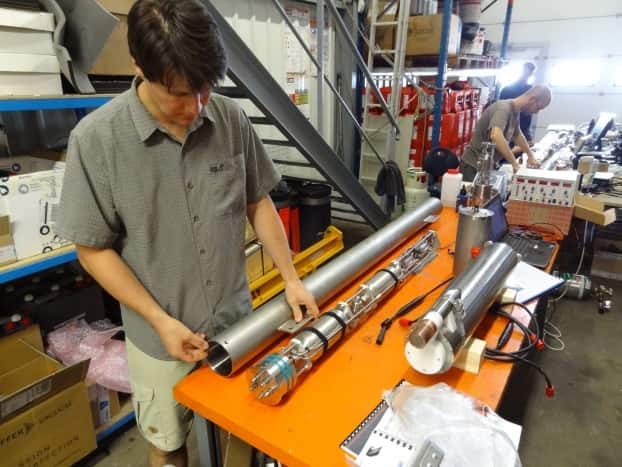

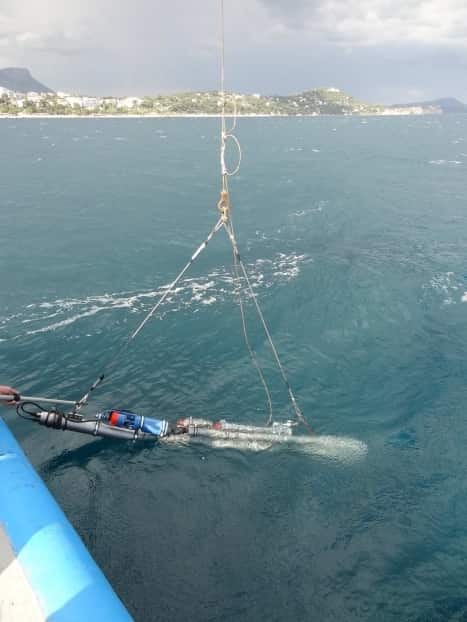

<p>L'équipe de glaciologues, physiciens des lasers et marins ayant pris part à ce premier déploiement de l'instrument SARA que l'on voit au premier plan. © Jérôme Chappellaz, LGGE/OSUG</p> <p>© Thibault Desbois (LIPhy, OSUG, CNRS/UJF)</p> <p>Premier déploiement de l'instrument de type SARA en Méditerranée. © Jérôme Chappellaz, LGGE/OSUG</p> <p>Le système de gestion de l'échantillon gazeux. © Jérôme Chappellaz, LGGE/OSUG</p> <p>La cavité optique du spectromètre SARA en cours d'assemblage. © Jérôme Chappellaz, LGGE/OSUG</p>
Cliquez sur le ’i’ en haut à gauche pour afficher les légendes correspondantes.
Contacts scientifiques locaux
 Jérôme Chappellaz, LGGE/OSUG 04 76 82 42 64 - chappellaz lgge.obs.ujf-grenoble.fr
 Jack Triest, LGGE/OSUG 04 76 82 42 02 - triest lgge.obs.ujf-grenoble.fr
 Daniele Romanini, LIPhy (équipe LAME) 04 76 51 47 67 - danielromanini gmail.com
 Roberto Grilli, LIPhy (équipe LAME) 04 76 51 47 67 - roberto.grilli ujf-grenoble.fr

Cette actualité est également relayée par
 l’Institut National des Sciences de l’Univers du CNRS - INSU
 l’Université Joseph Fourier - UJF
 la délégation Alpes du CNRS - DR11
...

En savoir plus :
 l’actualité OSUG "Subglacior, une sonde révolutionnaire pour explorer le climat du passé"
 l’article du LIPhy "SARA : Analyseur laser de traces de gaz"
 l’article du LIPhy "Vol de SARA dans le ciel du Pôle Nord"

[1European research council advanced grant "Innovative concepts for extracting climate and atmospheric composition records from polar ice cores using new laser sensors". Coordinateur : Jérôme Chappellaz, LGGE
Agence nationale de la recherche, projet Blanc "Sonde in-situ pour explorer la glace profonde polaire et le couplage entre climat et forçage orbital]". Coordinateur : Olivier Alemany, LGGE
